Machine Control IMC 500/ 501

  • La nueva unidad de control de máquina IMC 501 / IMC 500 ofrece un sistema de manejo fácil de aprender.
  • El funcionamiento de la máquina se muestra bien estructurado en una pantalla táctil múltiple de 24 “(IMC 501) / 18,5″ (IMC 500).
  • Data interface abierto OPC-UA, SQL, CSV
  • Listo para la Industria 4.0 con la posibilidad de mostrar todas las funciones en su smartphone o tablet.
  • ¡Concepto moderno y vanguardista de software y hardware con un futuro diseño probado, listo para funcionar durante décadas!

Beneficios para el cliente

  • Manejo intuitivo, fácil de aprender, con control de gestos moderno
  • Pantalla en el teléfono inteligente y tableta, BYOD – Traiga su propio dispositivo
  • Concepto de software probado en el futuro, tecnología de última generación
  • Documentación de proceso precisa y extensa
  • Personalizaciones flexibles de la interfaz de usuario
  • Estructura de proceso estable y segura gracias a HTTPS y OPC-UA
  • Fácil integración de la periferia
  • Interfaces de datos abiertas OPC-UA, SQL, CSV
  • Amplio mantenimiento remoto y posibilidades de conexión en red

Datos Técnicos

  • Pantalla táctil de 24 “Full HD para DL-A5
  • Pantalla táctil de 18,6 “Full HD para otras series de máquinas en el futuro
  • Placa CPU Intel Celeron 1020E 2,2 GHz – Dual Core – Chipset HM76
  • SO-DIMM DDR3, 8192 Mbyte
  • 4x interfaces USB
  • Memoria ROM 32st de CFast
  • Interfaces EUROMAP: 13, 14, 67, 70.2, 77
  • Probado en el futuro gracias a las interfaces abiertas
  • Estándar 100% web (HTML5, CSS3, Javascript)
  • Los mejores resultados de visualización en varios dispositivos de salida
  • Abierto debido a OPC UA – el próximo estándar de EUROMAP
  • Posibilidad de proporcionar datos a través de
  • Bases de datos SQL o hojas de cálculo CSV

Operación y manejo

La inyección y el lado de sujeción se muestran de un vistazo. La barra de estado de la máquina virtual muestra todos los detalles importantes de la máquina. La operación básica de la máquina siempre está disponible en el área inferior.

Lado de sujeción

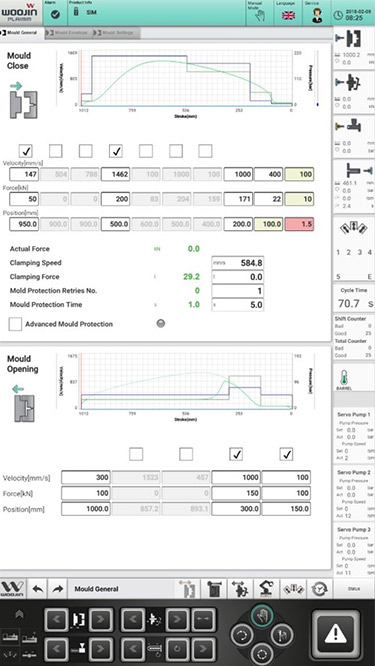

Movimiento de cierre con hasta 10 posiciones ajustables, movimiento de apertura con hasta 5 posiciones ajustables. El valor establecido de posición, fuerza y velocidad se visualiza con ejes de gráfico.
El movimiento del eyector se proporciona con hasta 3 posiciones. Para el desmolde seguro, se proporciona una característica de carrera sacudida oscilante como estándar.

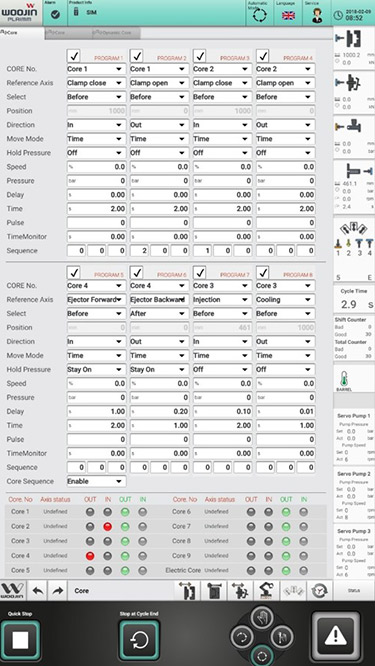

Ajuste cómodo de la extracción del núcleo en un lado: el estado de extracción del núcleo se muestra en la barra de herramientas de resumen, así como en la página de extracción del núcleo.

Lado de inyección

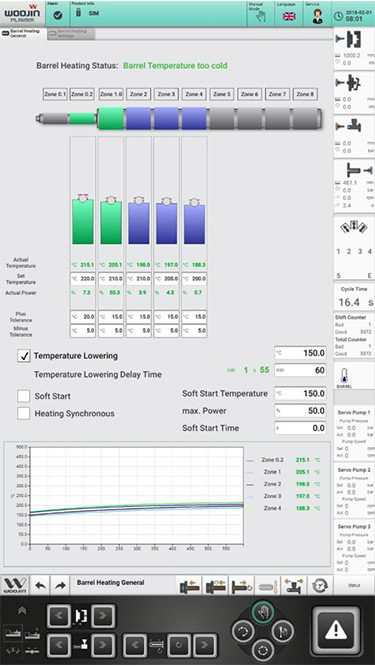

Movimiento de inyección con hasta 10 posiciones ajustables, manteniendo la fase de presión con hasta 4 perfiles de tiempo activables. Entrada bien estructurada de valores de ajuste y tolerancia para zonas de calentamiento de barril único, la temperatura real se indica con barras de color.

Varias herramientas útiles

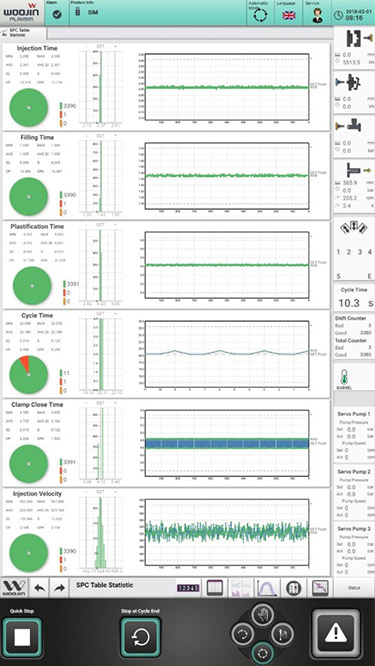

Para un proceso de moldeo por inyección optimizado, el controlador tiene una pantalla de tiempo de ciclo. La pantalla gráfica del valor real muestra información importante del proceso de un vistazo. La tabla de calidad se puede usar para evaluar diversos parámetros de máquina y proceso. Se pueden monitorear hasta 12 parámetros de la máquina. Los últimos 1,000 valores se muestran.

Documentación y diagnóstico

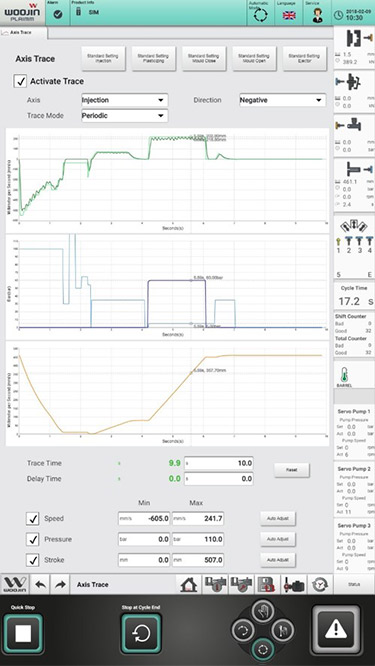

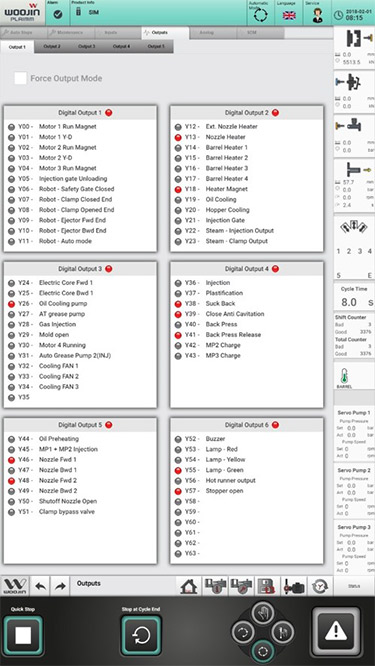

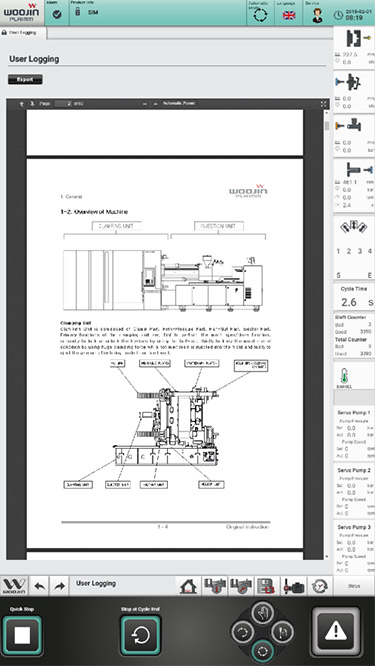

El manual de usuario para la máquina y la unidad de control de la máquina, incluido el plan eléctrico, están disponibles directamente en la máquina. El IMC 500 ofrece la posibilidad de implementar su propia documentación de proceso de calidad, prueba. La función de registro registra cada modificación de valor establecida. Junto al usuario conectado, también se documenta la marca de tiempo. El administrador de diagnóstico muestra los canales de E / S, la función del osciloscopio y una lista de errores de eje.

Opciones

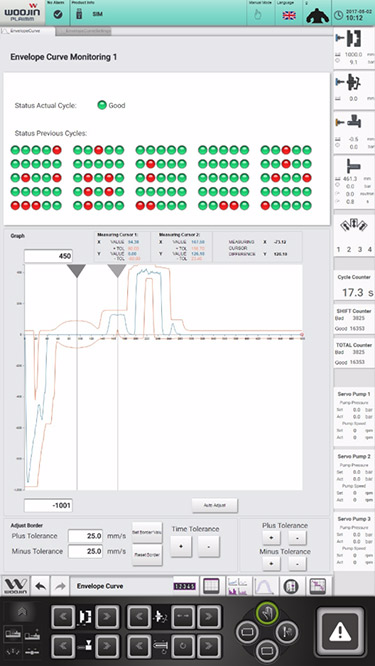

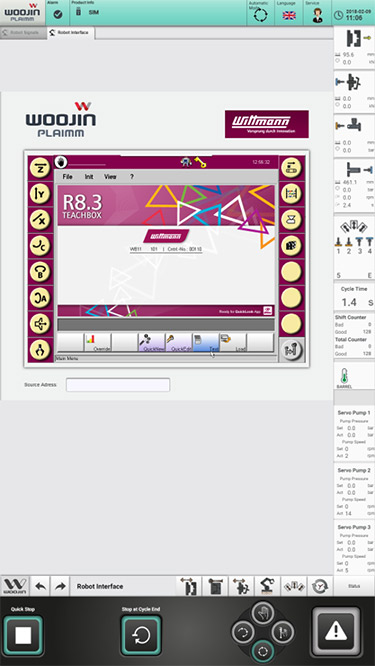

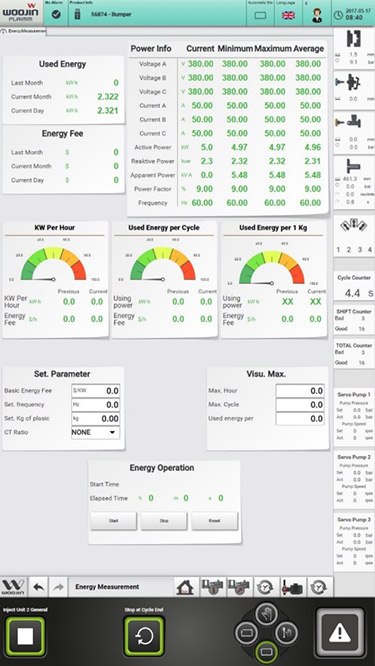

Los sistemas de manipulación y otros equipos periféricos están vinculados a la máquina a través de la interfaz Euromap y se muestran completamente y los datos almacenados en el control de la máquina. Con la supervisión de la curva envolvente, se puede controlar la tolerancia de los parámetros de inyección característicos. La pantalla de energía muestra el consumo de energía real (unidad y capacidad de calefacción) seleccionado por hora, por disparo y por peso de disparo.

Sujeto a alteraciones técnicas, errores, errores de impresión y errores tipográficos.
